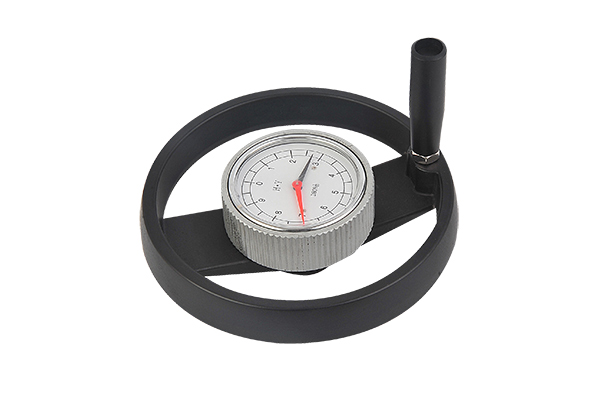

雙幅表盤手輪
【產品型號】TBL-4
【產品材質】(手輪)鋁合金、(刻度板)鋁合金、(手柄)鋼/膠木
【表面處理】(手輪)黑色、(刻度板)無光銀陽極化處理、(手柄)黑色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸（mm） | 刻度盤 | 比率 | ||||||||
| D | D? | A | H | B | h | L | d | d? | d? | i | |
| TBL-4\16x160xi | 160 | 62 | 55 | 48 | 25 | 24 | 80 | 16 | M6 | 10 | 4、6、8、10、12 15、18、20、24、25 30、40、50、80、100 |
| TBL-4\18x200xi | 200 | 93 | 62 | 52 | 28 | 29 | 80 | 18 | M6 | 10 | |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手輪 | 鋁合金 | 黑色 |
| 刻度板 | 鋁合金 | 無光銀陽極化處理 |
| 手柄 | 鋼 | 黑色 |
抱歉，該型號暫無3D模型！
