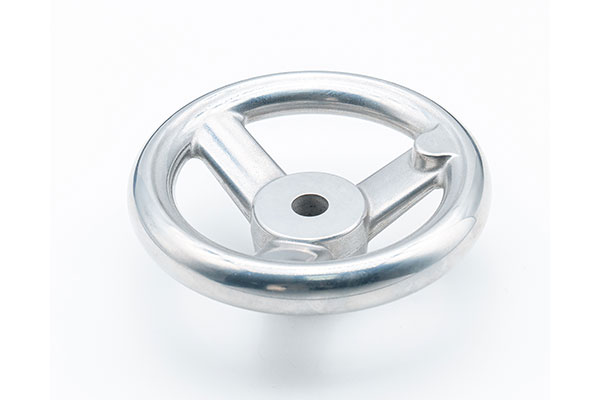

圓輪緣手輪
【產品型號】HY8313.5L
【產品材質】鋁合金
【表面處理】噴砂/鍍鉻/黑色噴塑/拋光
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
| 產品編號 | 主要尺寸 | 安裝孔 | ||||||
| Type A | Type B | D | H | B | D? | d | h | d? |
| HY8313.5L\A10x80 | HY8313.5L\B10x80 | 80 | 29 | 14 | 24 | 10 | 16 | M6 |
| HY8313.5L\A10x100 | HY8313.5L\B10x100 | 100 | 33 | 15 | 26 | 10 | 17 | M6 |
| HY8313.5L\A12x125 | HY8313.5L\B12x125 | 125 | 36 | 16 | 28 | 12 | 18 | M8 |
| HY8313.5L\A16x160 | HY8313.5L\B16x160 | 160 | 40 | 18 | 33 | 16 | 20 | M10 |
| HY8313.5L\A18x200 | HY8313.5L\B18x200 | 200 | 45 | 22 | 38 | 18 | 24 | M10 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手輪 | 鋁合金 | 噴砂 \ 鍍鉻 \ 黑色噴塑 \ 拋光 |
| 手柄 | 鋁合金 |
※ 裝配類型：A型不帶手柄，無手柄孔；B型帶手柄，有手柄孔。鍵槽按GB1095-79規定。
※ 特殊要求說明：中心孔大小、鍵槽大小及手輪表面處理可按客戶提供的圖紙加工定制。
※ 鍵槽按 GB1095-79 規定
| 產品概述： | 圓輪緣手輪HY8313.5L是一款三幅條圓輪緣邊的鋁合金手輪，輕量化設計，便于在機械設備上的運作，能夠?qū)崿F(xiàn)精確的調節和控制。 | |
| 產品特點： | ◆ | A型 鋁合金 黑色噴塑或鍍暗鉻，無手柄孔； |
| ◆ | B型 鋁合金 黑色噴塑或鍍暗鉻，有手柄孔； | |
| ◆ | 需要手柄得另配，可搭配固定手柄、曲面手柄、轉動手柄或可折手柄。 | |
| 安裝方式： | 鍵槽孔型\側銷鎖緊型 | |
抱歉，該型號暫無3D模型！
