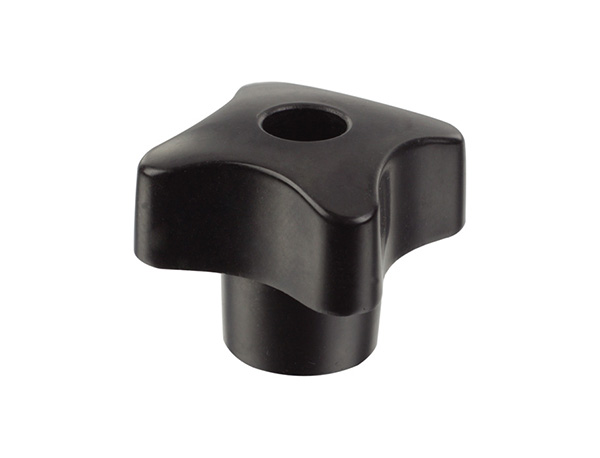

Product Name: | Star Knobs |
Model Number: | HY8314.3-1 |
Brand Name: | Huayang |
Executive Standard: | |
Material: | (Knob)Bakelite 、( Metal insert )Steel |
Surfaced Process: | (Knob)Black、( Metal insert )Blackened/Zincing |
Place of Origin: | Zhejiang, China (Mainland) |

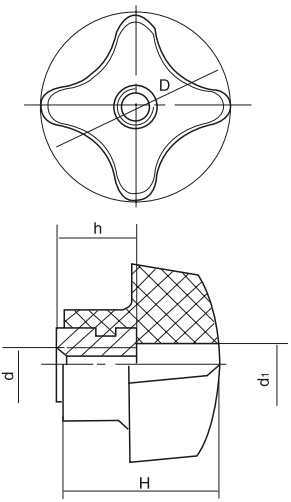

Drawing
Parameter Size
Item No. | Main dimensions(mm) | Mounting hole | |||
Bakelite | D | H | d | d? | h |
HY8314.3-1\M6x32 | 32 | 25 | M6 | 8 | 12 |
HY8314.3-1\M8x40 | 40 | 30 | M8 | 10 | 16 |
HY8314.3-1\M10x50 | 50 | 38 | M10 | 12 | 20 |
HY8314.3-1\M12x63 | 63 | 45 | M12 | 14 | 25 |
