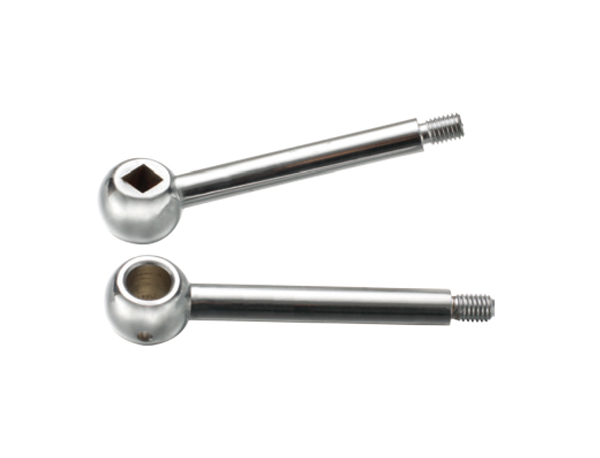

Product Name: | Clamping Levers |
Model Number: | HY8310.8 |
Brand Name: | Huayang |
Executive Standard: | JB/T 7270.8-94 (GB4141.8-84) |
Material: | Steel |
Surfaced Process: | Sand-blastedchrome bright |
Place of Origin: | Zhejiang, China (Mainland) |
Drawing
Parameter Size
Item No. | Main dimensions(mm) | Mounting hole | ||||||||
Bore | Thread | Square | L | H | d | d? | d? | d? | S | SD |
HY8310.8\8x50 | HY8310.8\M8x50 | HY8310.8\5.5x5.5x50 | 50 | 11 | 8 | M8 | 3 | M5 | 5.5 | 16 |
HY8310.8\10x63 | HY8310.8\M10x63 | HY8310.8\7x7x63 | 63 | 14 | 10 | M10 | 3 | M6 | 7 | 20 |
HY8310.8\12x80 | HY8310.8\M12x80 | HY8310.8\8x8x80 | 80 | 18 | 12 | M12 | 4 | M8 | 8 | 25 |
HY8310.8\16x100 | HY8310.8\M16x100 | HY8310.8\10x10x100 | 100 | 22 | 16 | M16 | 5 | M10 | 10 | 32 |
HY8310.8\20x125 | HY8310.8\M20x125 | HY8310.8\13x13x125 | 125 | 28 | 20 | M20 | 6 | M12 | 13 | 40 |
HY8310.8\25x160 | HY8310.8\M24x160 | HY8310.8\18x18x160 | 160 | 36 | 25 | M24 | 8 | M16 | 18 | 50 |
