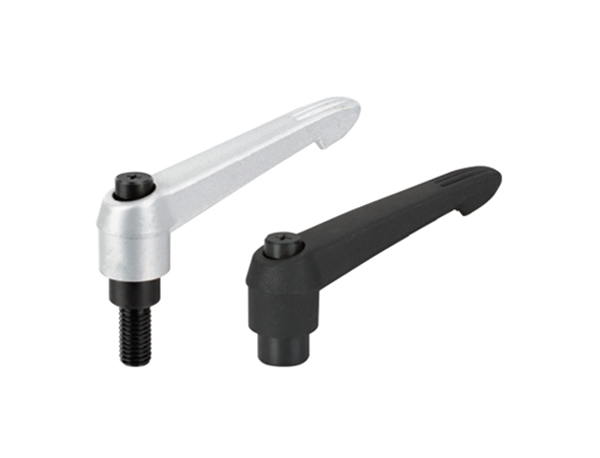

Product Name: | Adjustable Handles |
Model Number: | HY8310.12-4 |
Brand Name: | Huayang |
Executive Standard: | |
Material: | ( Handle)Zinc alloy ,( Threaded stud)Stee |
Surfaced Process: | Handle (Black,red,orange or silver) |
Place of Origin: | Zhejiang, China (Mainland) |
Drawing
Parameter Size
Item No. | Main dimensions(mm) | Mounting hole | Threaded stud | ||||||
Type A | Type B | Type C | R | H | D | d | d? | h | I |
HY8310.12-4\AM5x50 | HY8310.12-4\BM5x50xI | HY8310.12-4\C5x50 | 50 | 34 | 15 | M5 | 5 | 8 | 16、20、25、32、40 |
HY8310.12-4\AM6x50 | HY8310.12-4\BM6x50xI | HY8310.12-4\C6x50 | 50 | 34 | 15 | M6 | 6 | 8 | 16、20、25、32、40 |
HY8310.12-4\AM8x63 | HY8310.12-4\BM8x63xI | HY8310.12-4\C8x63 | 63 | 45 | 18 | M8 | 8 | 10 | 20、25、32、40、50 |
HY8310.12-4\AM10x80 | HY8310.12-4\BM10x80xI | HY8310.12-4\C10x80 | 80 | 58 | 22 | M10 | 10 | 12 | 20、25、32、40、50 |
HY8310.12-4\AM12x95 | HY8310.12-4\BM12x95xI | HY8310.12-4\C12x95 | 95 | 59 | 25 | M12 | 12 | 15 | 25、32、40、50、63 |
