提供“華洋”品牌機床附件系列產品詳細資料

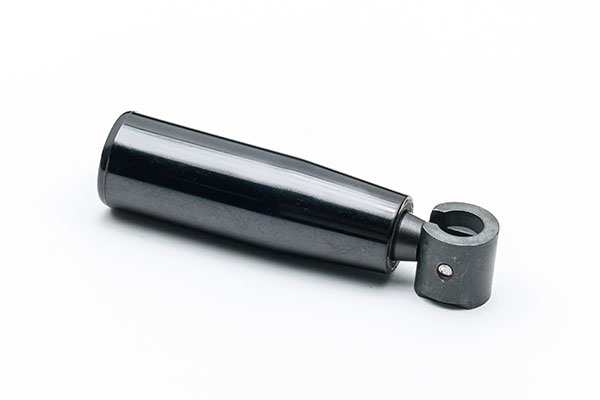

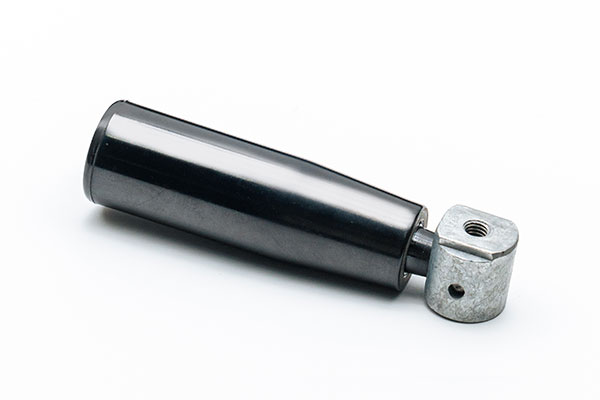

【產品型號】HY8310.11
【執行標準】JB/T 7270.11-2014
【產品材質】(手柄)膠木/鋼/塑、(折疊式結構)鋼
【表面處理】手柄(鋼) 噴砂、(折疊式結構)鍍鋅/發黑處理
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
產品編號 | 主要尺寸 | ||||||||
膠木 | 鋼 | 塑 | L | D | d | d? | H | B | t |
HY8310.11\A16x50 | HY8310.11\B16x50 | HY8310.11\C16x50 | 50 | 21 | 16 | M4 | 15 | 13 | 2 |
HY8310.11\A20x63 | HY8310.11\B20x63 | HY8310.11\C20x63 | 65 | 23 | 20 | M6 | 20 | 15 | 2 |
HY8310.11\A20x80 | HY8310.11\B20x80 | HY8310.11\C20x80 | 80 | 26 | 20 | M6 | 20 | 15 | 2 |
HY8310.11\A20x90 | HY8310.11\B20x90 | HY8310.11\C20x90 | 90 | 28 | 20 | M6 | 20 | 15 | 2 |
技術信息
名稱 | 材料 | 表面處理 |
手柄 | 膠木/鋼/塑 | (鋼) 噴砂 |
折疊式結構 | 鋼 | 鍍鋅/發黑處理 |
※ 裝配類型: A型手柄套材質為膠木,B型手柄套材質為鋼,C型手柄套材質為塑;
※ 特殊要求說明:手柄材質、表面處理和手柄長度可按客戶提供的圖紙加工定制。
抱歉,該型號暫無3D模型!
