提供“華洋”品牌機床附件系列產品詳細資料

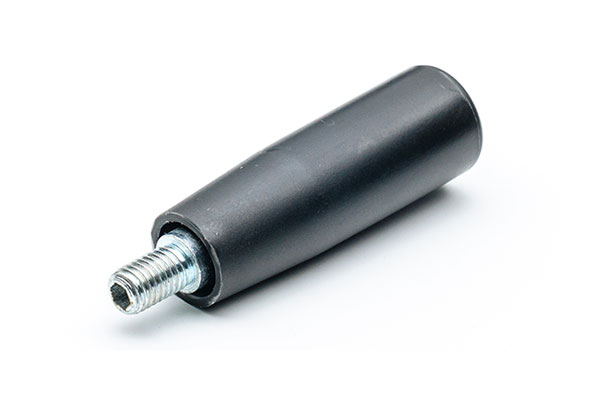

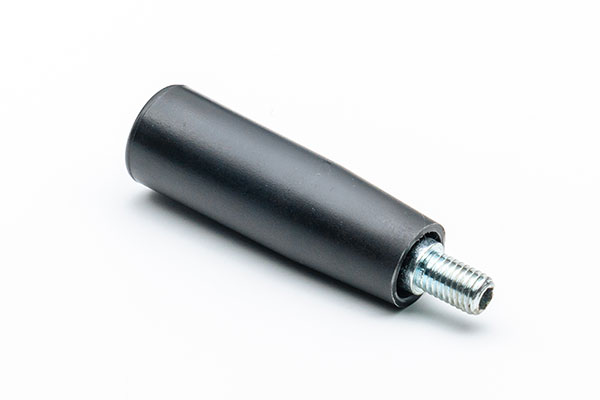

【產品型號】HY8310.5-3
【產品材質】(手柄)塑、(螺桿)鋼/不銹鋼
【表面處理】(手柄)黑色磨砂、(螺桿)鍍鋅/原色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
產品編號 | 主要尺寸 | 螺桿 | |||||
塑、鋼 | 塑、不銹鋼 | L | D | D? | d | h | S |
HY8310.5-3\M6x28 | HY8310.5-3S\M6x28 | 28 | 14 | 11 | M6 | 10 | 3 |
HY8310.5-3\M6x40 | HY8310.5-3S\M6x40 | 40 | 18 | 15 | M6 | 13 | 3 |
HY8310.5-3\M6x50 | HY8310.5-3S\M6x50 | 50 | 21 | 17 | M6 | 13 | 3 |
HY8310.5-3\M8x65 | HY8310.5-3S\M8x65 | 65 | 23 | 19 | M8 | 15 | 4 |
HY8310.5-3\M10x80 | HY8310.5-3S\M10x80 | 80 | 26 | 21 | M10 | 16 | 5 |
技術信息
名稱 | 材料 | 表面處理 |
手柄 | 塑 | 黑色磨砂 |
螺桿 | 鋼/不銹鋼 | 鍍鋅/原色 |
※ 裝配類型:螺紋末端有六角承口的鍍鋅鋼栓;
※ 特殊要求說明:螺紋大小和手柄長度可按客戶提供的圖紙加工定制。
抱歉,該型號暫無3D模型!
