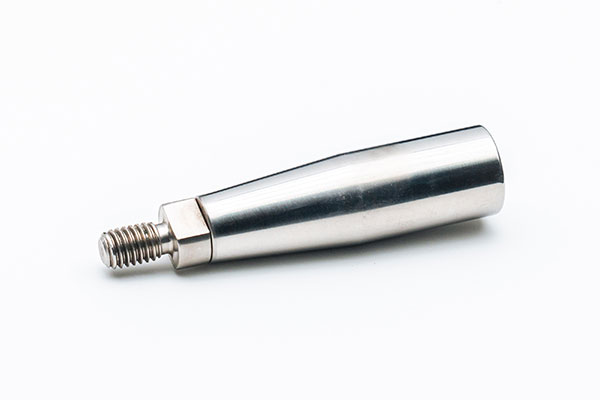

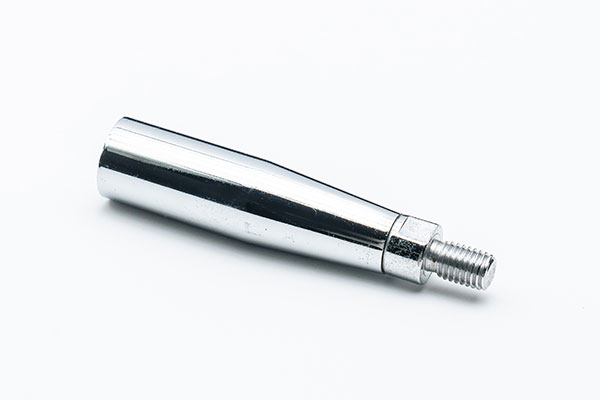

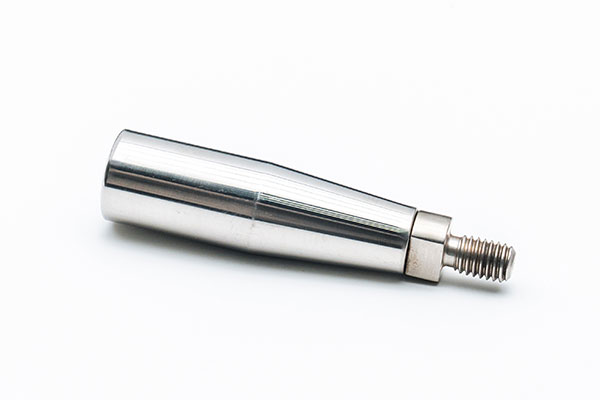

恩施轉動手柄
【產品型號】HY8310.5
【執行標準】JB/T 7270.5-2014
【產品材質】鋼/不銹鋼
【表面處理】噴砂或鍍亮鉻/本色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 螺桿 | |||||
| Type A | Type B | L | L? | D | D? | d | l |
| HY8310.5\AM6x50 | - | 50 | - | 16 | 12 | M6 | 12 |
| HY8310.5\AM8x63 | HY8310.5\BM8x71 | 63 | 71 | 18 | 14 | M8 | 14 |
| HY8310.5\AM10x80 | HY8310.5\BM10x90 | 80 | 90 | 22 | 16 | M10 | 16 |
| HY8310.5\AM12x100 | HY8310.5\BM12x112 | 100 | 112 | 25 | 18 | M12 | 18 |
| HY8310.5\AM16x112 | HY8310.5\BM16x126 | 112 | 126 | 32 | 22 | M16 | 20 |
| 不銹鋼 SUS304 | HY8310.5S\BM6x50.8 | - | 50.8 | 15.9 | 11.1 | M6 | 12.7 |
| HY8310.5S\BM8x63.5 | - | 63.5 | 19 | 13.5 | M8 | 14.3 | |
| HY8310.5S\BM10x82.5 | - | 82.5 | 22.2 | 15.9 | M10 | 15.9 | |
| HY8310.5S\BM12x101.6 | - | 101.6 | 25.5 | 19.1 | M12 | 19.1 | |
技術信息
| 型號 | 材料 | 表面處理 |
| HY8310.5 | 鋼 | 噴砂或鍍亮鉻 |
| HY8310.5S | 不銹鋼 | 本色 |
※ 裝配類型： A型為內旋緊，B型為外旋緊；
※ 特殊要求說明：螺紋大小和手柄長度可按客戶提供的圖紙加工定制。
抱歉，該型號暫無3D模型！
