提供“華洋”品牌機床附件系列產品詳細資料

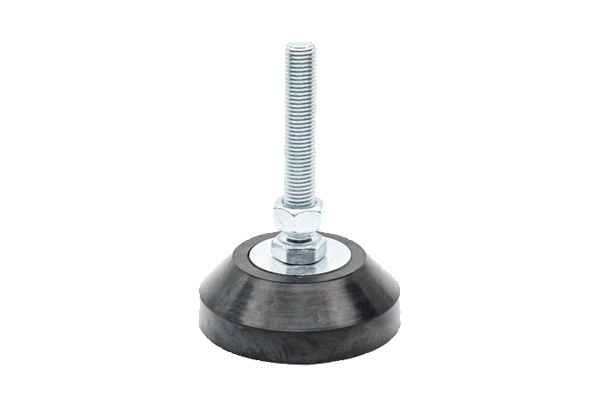

【產品型號】HY8334.5
【產品材質】Q235
【表面處理】鍍鋅
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數(shù)尺寸
型號 | 主要尺寸 | 垂直負載(kN) | ||||||||
D | M | A | L | L1 | L2 | E | B | H | ||
HY8334.5 | 60 | 12 | 100 | 133 | 8 | 10 | 25 | 19 | 13 | 1 |
120 | 153 | |||||||||
16 | 100 | 135 | 10 | 13 | 24 | 1.2 | ||||
120 | 155 | |||||||||
150 | 185 | |||||||||
70 | 100 | 139 | 29 | 14 | 2 | |||||
120 | 159 | |||||||||
150 | 189 | |||||||||
90 | 20 | 150 | 195 | 13 | 16 | 32 | 30 | 17.5 | 3.5 | |
200 | 245 | |||||||||
100 | 120 | 168 | 35 | 17 | ||||||
150 | 198 | |||||||||
200 | 248 | |||||||||
24 | 150 | 200 | 15 | 19 | 36 | 4 | ||||
180 | 230 | |||||||||
200 | 250 |
訂貨示例:Type \ D – M x A
例如:HY8334.5\60-M12x100
技術信息
螺桿 | 底座 | |
材料 | 表面處理 | 材料 |
Q235 | 鍍鋅 | 橡膠 |
抱歉,該型號暫無3D模型!
