提供“華洋”品牌機床附件系列產品詳細資料

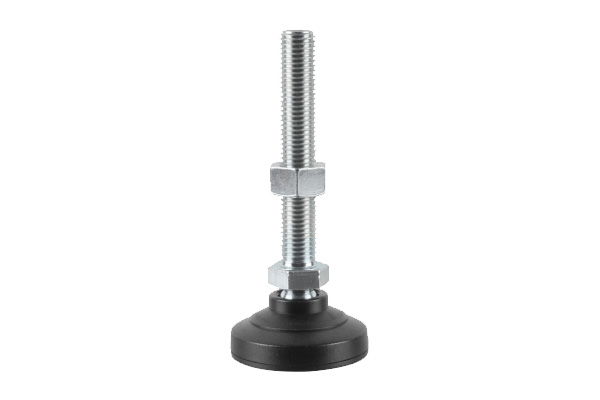

【產品型號】HY8334.2
【產品材質】Q235/SUS304
【表面處理】鍍鋅/黑色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
型號 | 主要尺寸 | 垂直負載(kN) | |||||||
D | M | A | L | L1 | L2 | E | B | ||
HY8334.2 HY8334.2S | 40 | 10 | 80 | 108 | 6 | 8 | 20 | 17 | 1.0 |
100 | 128 | ||||||||
12 | 130 | 8 | 10 | 19 | |||||
150 | 180 | ||||||||
50 | 10 | 80 | 108 | 6 | 8 | 20.5 | 17 | 1.2 | |
100 | 128 | ||||||||
12 | 130 | 8 | 10 | 19 | |||||
150 | 180 | ||||||||
16 | 100 | 132 | 10 | 12 | 24 | ||||
120 | 152 | ||||||||
150 | 182 | ||||||||
60 | 10 | 80 | 115 | 6 | 8 | 25 | 17 | 1.5 | |
100 | 135 | ||||||||
12 | 136 | 8 | 10 | 19 | |||||
120 | 156 | ||||||||
16 | 100 | 138 | 10 | 12 | 24 | ||||
120 | 158 | ||||||||
150 | 188 | ||||||||
20 | 120 | 160 | 12 | 16 | 30 | ||||
150 | 190 | ||||||||
200 | 240 |
訂貨示例:Type \ D - M x A
例如鋼制:HY8334.2\60-M16x100
例如不銹鋼制:HY8334.2S\60-M16x100
技術信息
型號 | 材料 | 表面處理 | |||
螺桿 | 底座 | 膠部 | 螺桿 | 底座 | |
HY8334.2 | Q235 | 增強尼龍 | 橡膠 | 鍍鋅 | 黑色 |
HY8334.2S | SUS304 | 增強尼龍 | 橡膠 | 本色 | 拋光 |
抱歉,該型號暫無3D模型!
