提供“華洋”品牌機床附件系列產品詳細資料

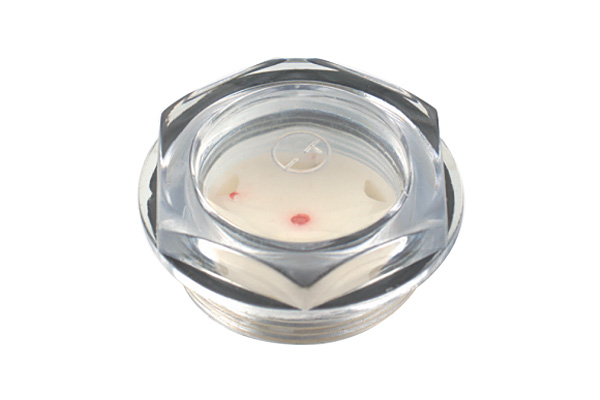

【產品型號】HY8316.2
【執行標準】GB1160.2A 型
【產品材質】塑
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
產品編號 | 主要尺寸 | ||||
塑 | d | d1 | H | D | S |
HY8316.2\10xM16x1.5 | 10 | M16x1.5 | 15 | 22 | 19 |
HY8316.2\12xM20x1.5 | 12 | M20x1.5 | 16 | 28 | 24 |
HY8316.2\18xM27x1.5 | 18 | M27x1.5 | 18 | 36 | 32 |
HY8316.2\22xM30x1.5 | 22 | M30x1.5 | 20 | 42 | 36 |
HY8316.2\32xM42x1.5 | 32 | M42x1.5 | 22 | 52 | 46 |
HY8316.2\50xM60x2 | 50 | M60x2 | 26 | 70 | 60 |
抱歉,該型號暫無3D模型!
