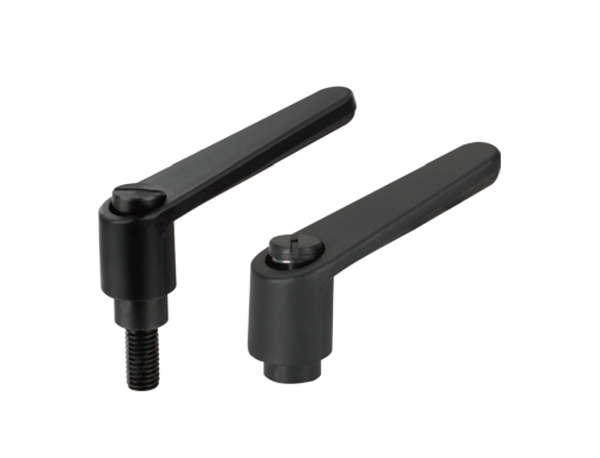

Product Name: | Adjustable Handles |
Model Number: | HY8310.12-3 |
Brand Name: | Huayang |
Executive Standard: | |
Material: | ( Handle) Zinc alloy,( Threaded stud) Steel |
Surfaced Process: | Handle (Black,red,orange or silver) |
Place of Origin: | Zhejiang, China (Mainland) |

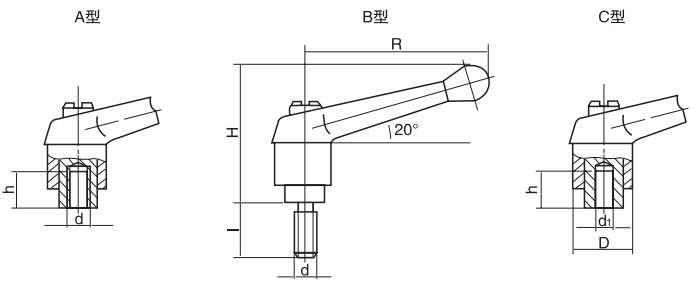

Drawing
Parameter Size
Item No. | Main dimensions(mm) | Mounting hole | Threaded stud | ||||||
Type A | Type B | Type C | R | H | D | d | d? | h | I |
HY8310.12-3\AM8x63 | HY8310.12-3\BM8x63xI | HY8310.12-3\C8x63 | 63 | 47 | 18 | M8 | 8 | 10 | 20、25、32、40、50 |
HY8310.12-3\AM10x80 | HY8310.12-3\BM10x80xI | HY8310.12-3\C10x80 | 80 | 54 | 22 | M10 | 10 | 12 | 20、25、32、40、50 |
HY8310.12-3\AM12x95 | HY8310.12-3\BM12x95xI | HY8310.12-3\C12x95 | 95 | 65 | 25 | M12 | 12 | 15 | 25、32、40、50、63 |
