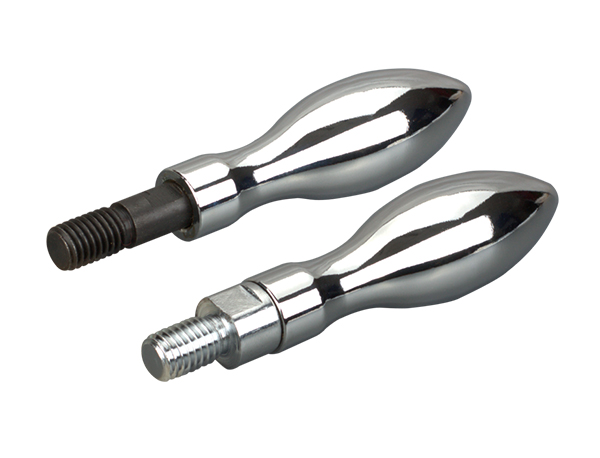

Product Name: | Curves Revolving Handles |
Model Number: | HY8310.6 |
Brand Name: | Huayang |
Executive Standard: | JB/T 7270.6-94 (GB4141.6-84) |
Material: | Steel |
Surfaced Process: | Sand-blasted / Chrome bright |
Place of Origin: | Zhejiang, China (Mainland) |

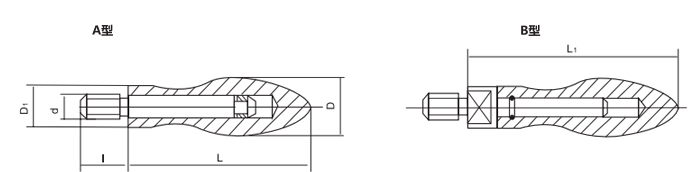

Drawing
Parameter Size
Item No. | Main dimensions(mm) | Threaded shank | |||||
Type A | Type B | L | L? | D | D? | d | I |
HY8310.6\AM6x50 | - | 50 | - | 16 | 11 | M6 | 12 |
HY8310.6\AM8x63 | HY8310.6\BM8x71 | 63 | 71 | 20 | 14 | M8 | 14 |
HY8310.6\AM10x80 | HY8310.6\BM10x90 | 80 | 90 | 25 | 16 | M10 | 16 |
HY8310.6\AM12x100 | HY8310.6\BM12x112 | 100 | 112 | 32 | 20 | M12 | 18 |
