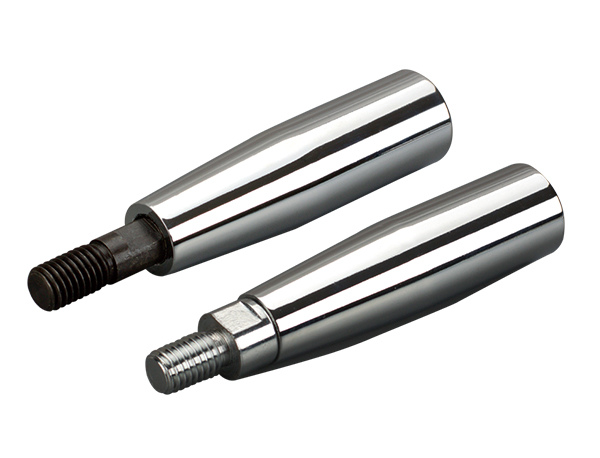

Product Name: | Revolving Handles |
Model Number: | HY8310.5 |
Brand Name: | Huayang |
Executive Standard: | JB/T 7270.5-94 (GB4141.5-84) |
Material: | Steel |
Surfaced Process: | Sand-blasted / Chrome bright |
Place of Origin: | Zhejiang, China (Mainland) |

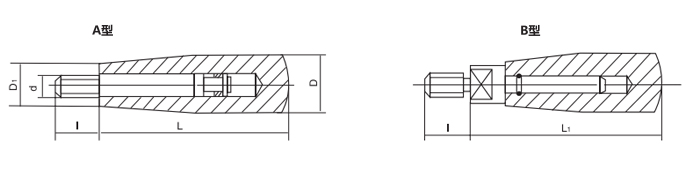

Drawing
Parameter Size
Item No. | Main dimensions(mm) | Threaded shank | |||||
Type A | Type B | L | L? | D | D? | d | l |
HY8310.5\AM6x50 | - | 50 | - | 16 | 12 | M6 | 12 |
HY8310.5\AM8x63 | HY8310.5\BM8x71 | 63 | 71 | 18 | 14 | M8 | 14 |
HY8310.5\AM10x80 | HY8310.5\BM10x90 | 80 | 90 | 22 | 16 | M10 | 16 |
HY8310.5\AM12x100 | HY8310.5\BM12x112 | 100 | 112 | 25 | 18 | M12 | 18 |
HY8310.5\AM16x112 | HY8310.5\BM16x126 | 112 | 126 | 32 | 22 | M16 | 20 |
